二合一方案同时提供照明和联接功能
发布时间:2022-07-21 浏览:1818次 发布:中国照明灯具网
所有建筑物——无论是家庭、商业还是工业——都需要内部照明。LED 照明已基本上取代了白炽灯和卤素灯泡,但照明的供电和使用方式并没有太大变化。让我们快速回顾一下照明的当前发展,然后考虑新的更明智的方法来使用照明,以充分发挥智能和自动化建筑的潜力。

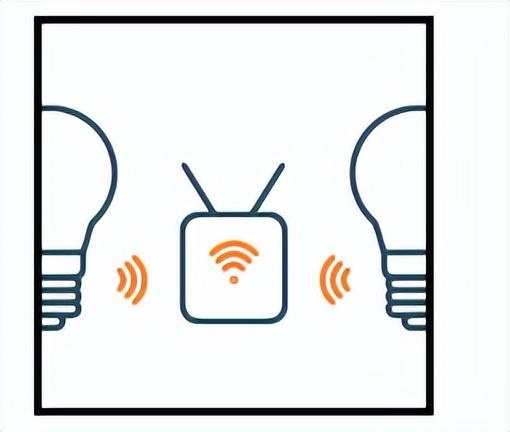

图 1:智能照明对于楼宇自动化至关重要
安装照明的传统方法是将电源电缆布线到灯具(也称为灯具)的计划位置。然而,市电是交流电源,但 LED 需要直流电源,这意味着需要一个变压器(对交流电进行整流),并且通常需要一个额外的 DC-DC 转换器来对变压器的直流输出进行下变频。将直流电源路由到灯具并考虑他们可以做的其他事情而不是仅仅为单个房间提供照明不是更有意义吗?事实上,灯具提供了一系列不同的功能。例如,他们可以安装传感器来监测温度、湿度、空气质量和人员占用。所有这些都是相互关联的,并且可以进行管理,以使智能建筑以最高效率运行。还用于电源和数据的 PoE这就提出了一个问题,即如何为灯具提供传感器所需的直流电源和可靠的数字连接?由于节能建筑使用大量绝缘材料并且墙壁较厚,因此可以有效地排除无线技术。以太网供电 (PoE) 是一个很好的选择,因为智能建筑现在通常都配备 Cat5 或 Cat6 以太网电缆作为标准配置。将以太网电缆路由到灯具而不是电源电缆提供连接(以选定的速度)。它还可以通过以太网供电 (PoE) 将直流电压传输到传感器和灯具。
二合一照明和连接解决方案
联网灯具已经存在,但目前市场上的解决方案通常使用单独的驱动器 IC 用于 LED 光源,并使用 PoE 控制器进行数据连接。onsemi的NCL31010现在将两个组件集成到一个封装中,使单个灯具成为完全连接和管理的照明系统的一部分,并启用许多其他功能。
图 2:onsemi 的NCL31010 PoE 接口 LED 驱动器
该设备可通过 PoE 提供超过 90 W 的功率,并具有两个辅助 DC-DC 转换器,可为微控制器和传感器供电。该设备的创新应用称为视觉光通信 (VLC),无法使用具有单独 LED 驱动器和 PoE 控制器的照明系统。这涉及将(不可见)数据直接调制到 LED 灯上,使其在室内定位系统(例如 Yellow Dot™)中充当定位信标,从而克服目前用于此目的的其他无线系统(GPS 、Wi-Fi™ 等)。
LED 灯具提供的不仅仅是简单地照亮建筑物内部。PoE 是一种电源和连接解决方案,允许灯具提供一系列其他智能功能以支持楼宇自动化。NCL31010 为灯具设计师提供一站式服务来管理他们的电源和连接要求。
